Низковольтный высокоэффективный асинхронный двигатель --Серия YE4

Низковольтные электродвигатели серии YE4 - полностью закрытые самовентилируемые трехфазные асинхронные, класса энергоэффективности IE4 (соответствует IEC 60034-30 и ГОСТ GB 18613, класс 1), обеспечивают энергосбережение на всем жизненном цикле.

Стандартизированная конструкция: номера сталина 80～355, мощность 0,75～375 кВт, номинальное напряжение 380 В (на заказ). Степень защиты IP55, охлаждение IC411, изоляция класса F, стабильная работа, низкий шум, удобство монтажа и эксплуатации.

Адаптивен к обычным условиям, доступны специальные модели. Широко применяется в насосах, вентиляторах, станках и других системах передачи мощности - предпочтение для энергосберегающих проектов.

Стандартные технические характеристики

•Высота оси вала : H80 ~ H450

•Номинальная мощность : 0,18 кВт ~ 1000 кВт

•Количество полюсов: 2 полюса, 4 полюса, 6 полюсов, 8 полюсов, 10 полюсов

•Номинальное напряжение: 380 В, 400 В, 415 В, 660 В, 690 В, 220/380 В, 380/660 В, 400/690 В и т.д.

•Номинальная частота: 50 Гц

•Режим работы: S1

•Класс изоляции: 155(F)класс

•Тип монтажа: IM B3, IM B35, IM B5, IM V1

•Тип охлаждения: IC411, IC416

Условия эксплуатации

•Температура окружающего воздуха: -15℃ ~ +40℃

•Высота над уровнем моря: ≤1000 м

•Примечание: Если температура окружающего воздуха и высота над уровнем моря отличаются от вышеуказанных норм, указанные условия могут быть скорректированы в соответствии с требованиями стандарта GB/T 755.

•Влажность: Максимальная среднемесячная относительная влажность составляет 90%.

•Примечание: Электродвигатель может быть изготовлен по индивидуальному заказу в соответствии с требованиями окружающей среды эксплутации пользователя.

Тип монтажа электродвигателя

Конфигурация установки электродвигателя соответствует положениям стандарта GB/T 997 «Коды конструкции и типов установки двигателей».

YE3YE4YE5

Описание типа двигателя

YE4 Схема поперечного сечения конструкции

page-857-594

Габаритно-присоединительные размеры можно посмотреть в таблице ниже

Модель	Номин. мощность кВт	Номин. напряжение В	Номин. ток А	Номин. скорость об/мин	Эффективность %	Cosф	Номин. крутящий момент Н·м	Шум холостого хода дБ	Масса кг
Модель	Номин. мощность кВт	Номин. напряжение В	Номин. ток А	Номин. скорость об/мин	Эффективность %	Cosф	Номин. крутящий момент Н·м	Шум холостого хода дБ	Масса кг
Синхронная скорость вращения 3000 Об/мин
YE4-80M1-2	0.75	380	1.6	2880	83.5	0.83	2.4	62	20
YE4-80M2-2	1.1	380	2.4	2880	85.2	0.83	3.5	62	21
YE4-90S-2	1.5	380	3.1	2890	86.5	0.85	4.8	67	26
YE4-90L-2	2.2	380	4.4	2890	88	0.86	7	67	28
YE4-100L-2	3	380	5.9	2910	89.1	0.87	9.6	74	41
YE4-112M-2	4	380	7.7	2910	90	0.88	12.7	77	48
YE4-132S1-2	5.5	380	10.4	2945	90.9	0.88	17.5	79	59
YE4-132S2-2	7.5	380	14	2940	91.7	0.89	23.9	79	72
YE4-160M1-2	11	380	20.3	2950	92.6	0.89	35	81	154
YE4-160M2-2	15	380	27.4	2950	93.3	0.89	47.8	81	131
YE4-160L-2	18.5	380	33.7	2950	93.7	0.89	58.9	81	145
YE4-180M-2	22	380	40	2965	94	0.89	70	83	190
YE4-200L1-2	30	380	54.2	2970	94.5	0.89	95.5	84	235
YE4-200L2-2	37	380	66.6	2975	94.8	0.89	118	84	256
YE4-225M-2	45	380	80.9	2975	95	0.89	143	86	313
YE4-250M-2	55	380	98.5	2980	95.3	0.89	175	89	397
YE4-280S-2	75	380	134	2980	95.6	0.89	239	91	512
YE4-280M-2	90	380	160	2980	95.8	0.89	287	91	575
YE4-280L-2	110	380	196	2975	96	0.89	350	92	656
YE4-315S-2	110	380	196	2975	96	0.89	350	92	846
YE4-315M-2	132	380	234	2975	96.2	0.89	420	92	926
YE4-315L1-2	160	380	284	2975	96.3	0.89	509	92	991
YE4-315L-2	185	380	328	2975	96.4	0.89	589	92	1042
YE4-315L2-2	200	380	354	2975	96.5	0.89	637	92	1042
YE4-315L3-2	220	380	385	2985	96.5	0.9	700	92	1142
YE4-355M1-2	220	380	385	2985	96.5	0.9	700	97	1441
YE4-355M-2	250	380	433	2985	96.5	0.91	796	97	1537
YE4-355L1-2	280	380	484	2985	96.5	0.91	891	97	1655
YE4-355L-2	315	380	545	2985	96.5	0.91	1003	97	1685
YE4-355L2-2	355	380	621	2985	96.5	0.9	1130	97	1950
YE4-3551-2	355	380	621	2985	96.5	0.9	1130	97	2665
YE4-3552-2	400	380	700	2985	96.5	0.9	1273	97	2730
YE4-3553-2	450	380	787	2985	96.5	0.9	1433	97	2775
YE4-4001-2	500	380	875	2985	96.5	0.9	1592	97	3330
YE4-4002-2	560	380	969	2985	96.5	0.91	1783	97	3595
YE4-4003-2	630	660	628	2985	96.5	0.91	2006	97	3675
YE4-4501-2	710	660	707	2985	96.5	0.91	2260	97	4475
YE4-4502-2	800	660	797	2985	96.5	0.91	2547	97	4850
YE4-4503-2	900	660	897	2985	96.5	0.91	2865	97	5220
YE4-4504-2	1000	660	985	2985	96.5	0.92	3183	97	5595

Синхронная скорость вращения 1500 Об/мин
YE4-80M1-4	0.55	380	1.4	1435	83.9	0.73	3.5	56	21
YE4-80M2-4	0.75	380	1.8	1435	85.7	0.74	4.8	56	22
YE4-90S-4	1.1	380	2.6	1440	87.2	0.75	7	59	24
YE4-90L-4	1.5	380	3.4	1440	88.2	0.76	9.6	59	30
YE4-100L1-4	2.2	380	4.7	1450	89.5	0.79	14	64	44
YE4-100L2-4	3	380	6.3	1450	90.4	0.8	19	64	51
YE4-112M-4	4	380	8.3	1450	91.1	0.8	25.5	65	58
YE4-132S-4	5.5	380	11.4	1470	91.9	0.8	35	71	67
YE4-132M-4	7.5	380	15.2	1470	92.6	0.81	47.8	71	83
YE4-160M-4	11	380	21.6	1475	93.3	0.83	70	73	126
YE4-160L-4	15	380	28.9	1475	93.9	0.84	95.5	73	144
YE4-180M-4	18.5	380	35.1	1480	94.2	0.85	118	76	178
YE4-180L-4	22	380	41.6	1480	94.5	0.85	140	76	192
YE4-200L-4	30	380	56.5	1485	94.9	0.85	191	76	268
YE4-225S-4	37	380	69.5	1485	95.2	0.85	236	78	298
YE4-225M-4	45	380	84.3	1485	95.4	0.85	287	78	336
YE4-250M-4	55	380	102	1485	95.7	0.86	350	79	425
YE4-280S-4	75	380	136	1490	96	0.87	478	80	550
YE4-280M-4	90	380	162	1490	96.1	0.88	573	80	640
YE4-280L-4	110	380	195	1485	96.3	0.89	700	80	700
YE4-315S-4	110	380	195	1485	96.3	0.89	700	88	860
YE4-315M-4	132	380	234	1485	96.4	0.89	840	88	949
YE4-315L1-4	160	380	280	1485	96.6	0.9	1019	88	1020
YE4-315L-4	185	380	323	1485	96.7	0.9	1178	88	1090
YE4-315L2-4	200	380	349	1485	96.7	0.9	1273	88	1113
YE4-315L3-4	220	380	384	1490	96.7	0.9	1401	88	1213
YE4-355M1-4	220	380	384	1490	96.7	0.9	1401	92	1630
YE4-355M-4	250	380	437	1490	96.7	0.9	1592	92	1796
YE4-355L1-4	280	380	489	1490	96.7	0.9	1783	92	1751
YE4-355L-4	315	380	550	1490	96.7	0.9	2006	92	1780
YE4-355L2-4	355	380	634	1490	96.7	0.88	2260	92	1800
YE4-3551-4	355	380	634	1490	96.7	0.88	2260	92	2885
YE4-3552-4	400	380	714	1490	96.7	0.88	2547	92	3015
YE4-3553-4	450	380	804	1490	96.7	0.88	2865	92	3045
YE4-4001-4	500	380	893	1490	96.7	0.88	3183	93	3510
YE4-4002-4	560	380	989	1490	96.7	0.89	3565	93	3605
YE4-4003-4	630	660	640	1490	96.7	0.89	4011	93	3725
YE4-4501-4	710	660	722	1490	96.7	0.89	4520	95	4820
YE4-4502-4	800	660	804	1490	96.7	0.9	5093	95	5140
YE4-4503-4	900	660	905	1490	96.7	0.9	5730	95	5480
YE4-4504-4	1000	660	1005	1490	96.7	0.9	6367	95	5810

Синхронная скорость вращения 1000 Об/мин
YE4-90S-6	0.75	380	2	950	82.7	0.7	7.2	57	24
YE4-90L-6	1.1	380	2.8	950	84.5	0.7	10.5	57	25
YE4-100L-6	1.5	380	3.7	955	85.9	0.71	14.3	61	44
YE4-112M-6	2.2	380	5.4	955	87.4	0.71	21	65	58
YE4-132S-6	3	380	7.2	970	88.6	0.71	28.7	69	64
YE4-132M1-6	4	380	9.4	970	89.5	0.72	38.2	69	74
YE4-132M2-6	5.5	380	12.8	970	90.5	0.72	52.5	69	84
YE4-160M-6	7.5	380	16.4	980	91.3	0.76	71.6	73	124
YE4-160L-6	11	380	23.5	980	92.3	0.77	105	73	151
YE4-180L-6	15	380	30.7	985	92.9	0.8	143	73	176
YE4-200L1-6	18.5	380	37.6	985	93.4	0.8	177	73	258
YE4-200L2-6	22	380	44	985	93.7	0.81	210	73	238
YE4-225M-6	30	380	59	990	94.2	0.82	287	74	275
YE4-250M-6	37	380	71.7	990	94.5	0.83	353	76	385
YE4-280S-6	45	380	86.9	990	94.8	0.83	430	78	481
YE4-280M-6	55	380	105	990	95.1	0.84	525	78	532
YE4-280L-6	75	380	142	990	95.4	0.84	716	78	636
YE4-315S-6	75	380	142	990	95.4	0.84	716	83	767
YE4-315M-6	90	380	168	990	95.6	0.85	860	83	871
YE4-315L1-6	110	380	205	990	95.8	0.85	1051	83	960
YE4-315L2-6	132	380	243	990	96	0.86	1261	83	1083
YE4-315L3-6	160	380	294	990	96.2	0.86	1528	83	1163
YE4-355M1-6	160	380	294	990	96.2	0.86	1528	85	1612
YE4-355M-6	185	380	340	990	96.3	0.86	1767	85	1648
YE4-355M2-6	200	380	367	990	96.3	0.86	1910	85	1718
YE4-355L1-6	220	380	404	990	96.3	0.86	2101	85	1798
YE4-355L-6	250	380	458	990	96.5	0.86	2388	85	1888
YE4-355L2-6	280	380	538	990	96.5	0.82	2674	85	1865
YE4-3552-6	315	380	604	995	96.6	0.82	3008	91	2875
YE4-3553-6	355	380	681	995	96.6	0.82	3390	91	2985
YE4-4001-6	400	380	758	995	96.6	0.83	3820	92	3390
YE4-4002-6	450	380	853	995	96.6	0.83	4298	92	3555
YE4-4003-6	500	660	546	995	96.6	0.83	4775	92	3755
YE4-4501-6	560	660	604	995	96.6	0.84	5348	95	4760
YE4-4502-6	630	660	679	995	96.6	0.84	6017	95	5090
YE4-4503-6	710	660	765	995	96.6	0.84	6781	95	5300
YE4-4504-6	800	660	863	995	96.6	0.84	7640	95	5515

Синхронная скорость вращения 750 Об/мин
YE4-100L1-8	0.75	380	2.2	710	78.4	0.66	9.6	59	42
YE4-100L2-8	1.1	380	3.1	710	80.8	0.67	14	59	45
YE4-112M-8	1.5	380	4	710	82.6	0.69	19.1	61	43
YE4-132S-8	2.2	380	5.7	710	84.5	0.7	28.2	64	71
YE4-132M-8	3	380	7.6	710	85.9	0.7	38.2	64	83
YE4-160M1-8	4	380	9.8	720	87.1	0.71	50.9	68	114
YE4-160M2-8	5.5	380	13.1	720	88.3	0.72	70	68	130
YE4-160L-8	7.5	380	17.2	720	89.3	0.74	95.5	68	147
YE4-180L-8	11	380	25	730	90.4	0.74	140	70	180
YE4-200L-8	15	380	33.3	730	91.2	0.75	191	73	230
YE4-225S-8	18.5	380	40.9	730	91.7	0.75	236	73	293
YE4-225M-8	22	380	47.8	730	92.1	0.76	280	73	309
YE4-250M-8	30	380	63.9	730	92.7	0.77	382	75	341
YE4-280S-8	37	380	77.4	735	93.1	0.78	471	76	445
YE4-280M-8	45	380	93.9	735	93.4	0.78	573	76	495
YE4-280L-8	55	380	112	740	93.7	0.8	700	76	595
YE4-315S-8	55	380	112	740	93.7	0.8	700	82	740
YE4-315M-8	75	380	151	740	94.2	0.8	955	82	827
YE4-315L1-8	90	380	179	740	94.4	0.81	1146	82	962
YE4-315L2-8	110	380	218	740	94.7	0.81	1401	82	1025
YE4-315L3-8	132	380	261	740	94.9	0.81	1681	89	1262
YE4-355M1-8	132	380	261	740	94.9	0.81	1681	89	1438
YE4-355M2-8	160	380	312	740	95.1	0.82	2037	89	1548
YE4-355L1-8	185	380	360	740	95.1	0.82	2356	89	1700
YE4-355L-8	200	380	388	740	95.4	0.82	2547	89	1800
YE4-355L2-8	220	380	427	740	95.4	0.82	2801	89	1900
YE4-3552-8	250	380	498	740	95.4	0.8	3183	89	2840
YE4-3553-8	315	380	627	740	95.4	0.8	4011	89	3035
YE4-4001-8	355	380	707	745	95.4	0.8	4520	91	3625
YE4-4002-8	400	660	459	745	95.4	0.8	5093	91	3820
YE4-4501-8	450	660	509	745	95.4	0.81	5730	93	4740
YE4-4502-8	500	660	566	745	95.4	0.81	6367	93	5005
YE4-4503-8	560	660	634	745	95.4	0.81	7131	93	5305
YE4-4504-8	630	660	713	745	95.4	0.81	8022	93	5610

Синхронная скорость вращения 600 Об/мин
YE4-315S-10	45	380	98	590	93	0.75	716	82	685
YE4-315M-10	55	380	120	590	93	0.75	875	82	825
YE4-315L1-10	75	380	160	590	93.8	0.76	1194	82	930
YE4-315L2-10	90	380	189	590	93.8	0.77	1433	82	1050
YE4-355M-10	90	380	189	590	94.2	0.77	1433	82	1310
YE4-355M1-10	110	380	228	590	94.2	0.78	1751	89	1430
YE4-355M2-10	132	380	272	590	94.5	0.78	2101	89	1575
YE4-355L-10	160	380	330	590	94.5	0.78	2547	89	1911
YE4-355L2-10	185	380	381	590	94.6	0.78	2945	89	1866
YE4-3552-10	200	380	433	590	94.9	0.74	3183	89	2915
YE4-3553-10	250	380	541	590	94.9	0.74	3979	89	3045
YE4-4002-10	315	380	655	595	94.9	0.77	5014	91	3680
YE4-4003-10	355	380	738	595	94.9	0.77	5650	91	3930
YE4-4502-10	400	380	832	595	94.9	0.77	6367	93	4915
YE4-4503-10	450	380	936	595	94.9	0.77	7163	93	5250
YE4-4504-10	500	380	1040	595	94.9	0.77	7958	93	5585

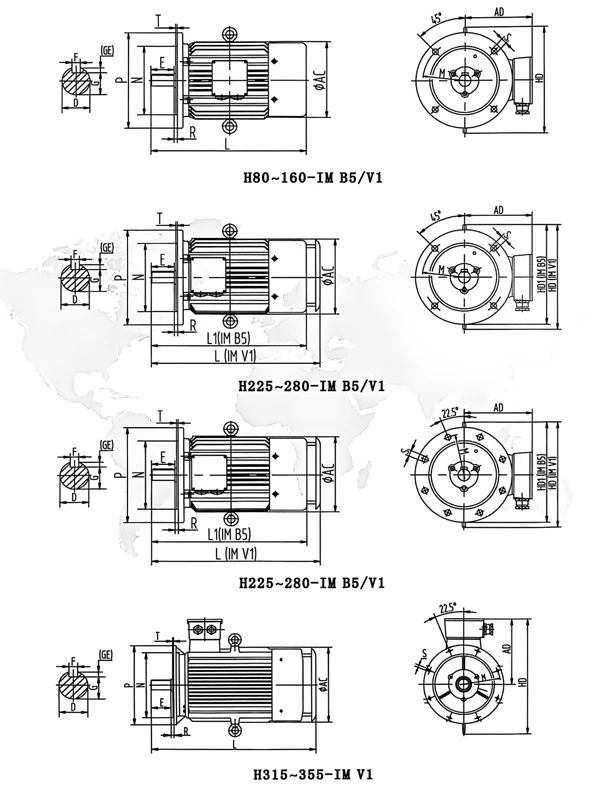

Габаритно-присоединительные размеры

H80～355(IM B3)

H80-450(IM B35)

H80-355(IM B5)

product-600-800

Номер	Количество полюсов	Монтажные размеры									Общие размеры(для справки)
Номер	Количество полюсов	A	B	C	D	E	F	G^a	H	K^b	AB	AC	AD	HD	L
80M	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	175	145	220	305
90S	2/4/6/8	140	100	56	24	50	8	20	90	10	180	205	170	265	360
90L	2/4/6/8	140	125	56	24	50	8	20	90	10	180	205	170	265	390
100L	2/4/6/8	160	140	63	28	60	8	24	100	12	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	270	310	235	365	560
160M	2/4/6/8	254	210	108	42	110	12	37	160	14.5	320	340	260	425	670
160L	2/4/6/8	254	254	108	42	110	12	37	160	14.5	320	340	260	425	710
180M	2/4	279	241	121	48	110	14	42.5	180	14.5	355	390	280	460	740
180L	4/6/8	279	279	121	48	110	14	42.5	180	14.5	355	390	280	460	780
200L	2/4/6/8	318	305	133	55	110	16	49	200	18.5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	435	470	335	560	890
225M	2	356	311	149	55	110	16	49	225	18.5	435	470	335	560	900
225M	4/6/8	356	311	149	60	140	18	53	225	18.5	435	470	335	560	930
250M	2	406	349	168	60	140	18	53	250	24	490	550	390	635	990
250M	4/6/8	406	349	168	65	140	18	58	250	24	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	550	630	435	705	990
280M	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1040
280M	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1040
280L	2	457	419	190	65	140	18	58	280	24	550	630	435	705	1080
280L	4/6/8	457	419	190	75	140	20	67.5	280	24	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	22	71	315	28	635	645	530	845	1250
315M	2	508	457	216	65	140	18	58	315	28	635	645	530	845	1330
315M	4/6/8/10	508	457	216	80	170	22	71	315	28	635	645	530	845	1360
315L	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1330
315L	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	635	645	530	845	1490
355M	2	610	560	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355M	4/6/8/10	610	560	254	95	170	25	86	355	28	726	710	655	1000	1580
355L	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1510
355L	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	726	710	655	1000	1690
355^a	2	630	800	224	80	170	22	71	355	35	760	-	383	1135	1910
	4～10	630	800	224	110	210	28	100	355	35	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	840	-	430	1290	1960
	4～10	710	900	224	120	210	32	109	400	35	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	990	-	485	1380	2160
	4～10	800	1000	250	130	210	32	119	450	42	990	-	485	1380	2200

product-600-800

Номер	Количество полюсов	Монтажные размеры															Общие размеры(для справки)
Номер	Количество полюсов	A	B	C	D	E	F	G^a	H	K^b	M	N	P^c	R^d	S^b	T	AB	AC	AD	HD	L
80M	2/4/6/8	125	100	50	19	40	6	15.5	80	10	165	130	200	0±1.5	12	3.5	165	175	145	220	305
90S	2/4/6/8	140	100	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	360
90L	2/4/6/8	140	125	56	24	50	8	20	90	10	165	130	200	0±1.5	12	3.5	180	205	170	265	390
100L	2/4/6/8	160	140	63	28	60	8	24	100	12	215	180	250	0±2.0	14.5	4	205	215	180	270	435
112M	2/4/6/8	190	140	70	28	60	8	24	112	12	215	180	250	0±2.0	14.5	4	230	255	200	310	440
132S	2/4/6/8	216	140	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	530
132M	4/6/8	216	178	89	38	80	10	33	132	12	265	230	300	0±2.0	14.5	4	270	310	235	365	560
160M	2/4/6/8	254	210	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	670
160L	2/4/6/8	254	254	108	42	110	12	37	160	14.5	300	250	350	0±3.0	18.5	5	320	340	260	425	710
180M	2/4	279	241	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	740
180L	4/6/8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	0±3.0	18.5	5	355	390	285	460	780
200L	2/4/6/8	318	305	133	55	110	16	49	200	18.5	350	300	400	0±3.0	18.5	5	395	445	320	520	880
225S	4/8	356	286	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	890
225M	2	356	311	149	55	110	16	49	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	900
225M	4/6/8	356	311	149	60	140	18	53	225	18.5	400	350	450	0±4.0	18.5	5	435	470	335	560	930
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
250M	4/6/8	406	349	168	65	140	18	58	250	24	500	450	550	0±4.0	18.5	5	490	550	390	635	990
280S	2	457	368	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280S	4/6/8	457	368	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	990
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280M	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1040
280L	2	457	419	190	65	140	18	58	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
280L	4/6/8	457	419	190	75	140	20	67.5	280	24	500	450	550	0±4.0	18.5	5	550	630	435	705	1080
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1220
315S	4/6/8/10	508	406	216	80	170	20	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1250
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315M	4/6/8/10	508	457	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1330
315L	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1360
315L3	2	508	508	216	65	140	18	58	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1460
315L3	4/6/8/10	508	508	216	80	170	22	71	315	28	600	550	660	0±4.0	24	6	635	645	530	845	1490
355M	2	610	560	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355M	4/6/8/10	610	560	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1510
355L	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1580
355L2	2	610	630	254	75	140	20	67.5	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1660
355L2	4/6/8/10	610	630	254	95	170	25	86	355	28	740	680	800	0±4.0	24	6	726	710	655	1000	1690
355^a	2	630	800	224	80	170	22	71	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1910
355^a	4/6/8/10	630	800	224	110	210	28	100	355	35	840	780	900	0±4.0	24	6	760	-	383	1135	1950
400	2	710	900	224	85	170	22	76	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	1960
400	4/6/8/10	710	900	224	120	210	32	109	400	35	940	880	1000	0±4.0	28	6	840	-	430	1290	2000
450	2	800	1000	250	95	170	25	86	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2160
450	4/6/8/10	800	1000	250	130	210	32	119	450	42	1080	1000	1150	0±4.0	28	6	990	-	485	1380	2200

product-600-800

Номер	Количество полюсов	Монтажные размеры										Общие размеры(для справки)
Номер	Количество полюсов	D	E	F	G^a	M	N	P^c	R^d	S^b	T	AC	AD	HD1	HD	L1	L
80M	2/4/6/8	19	40	6	15.5	165	130	200	0±1.5	12	3.5	175	145	-	-	305	305
90S	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	360	395
90L	2/4/6/8	24	50	8	20	165	130	200	0±1.5	12	3.5	205	170	-	-	390	425
100L	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	215	180	-	240	435	435
112M	2/4/6/8	28	60	8	24	215	180	250	0±2.0	14.5	4	255	200	-	275	440	475
132S	2/4/6/8	38	80	10	33	265	230	300	0±2.00	14.5	4	310	230	-	335	530	530
132M	4/6/8	38	80	10	33	265	230	300	0±2.0	14.5	4	310	230	-	335	560	560
160M	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	670	730
160L	2/4/6/8	42	110	12	37	300	250	350	0±3.0	18.5	5	340	260	390	460	710	760
180M	2/4	48	1103	14	42.5	300	250	350	0±3.0	18.5	5	390	285	435	505	740	825
180L	4/6/8	48	110	14	42.5	300	250	350	0±3.0	18.5	5	390	285	436	505	780	845
200L	2/4/6/8	55	110	16	49	350	300	400	0±3.0	18.5	5	445	320	495	565	880	940
225S	4/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	890	945
225M	2	55	110	16	49	400	350	450	0±4.0	18.5	5	495	350	550	625	900	945
225M	4/6/8	60	140	18	53	400	350	450	0±4.0	18.5	5	495	350	550	625	930	975
250M	2	60	140	18	53	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
250M	4/6/8	65	140	18	58	500	450	550	0±4.0	18.5	5	550	390	615	670	990	1095
280S	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280S	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	990	1155
280M	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280M	4/6/8	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1040	1195
280L	2	65	140	18	58	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
280L	4/6	75	140	20	67.5	500	450	550	0±4.0	18.5	5	630	435	640	745	1080	1180
315S	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1350
315S	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1380
315M	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315M	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315L	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1450
315L	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1480
315L3	2	65	140	18	58	600	550	660	0±4.0	24	6	645	630	-	980	-	1580
315L3	4/6/8/10	80	170	22	71	600	550	660	0±4.0	24	6	645	630	-	980	-	1610
355M	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355M	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710
355L	2	75	140	20	67.5	740	680	800	0±4.0	24	6	710	660	-	1131	-	1640
355L	4/6/8/10	95	170	25	86	740	680	800	0±4.0	24	6	710	660	-	1131	-	1710
